Materiales

  • 3 leds (rojo, amarillo y verde)
  • 3 resistencias 220 Ohm.
  • 4 pines de una tira de pines macho-macho
  • 1 trozo de placa PCB (6 x 18 agujeros)
  • 4 cables dupont (hembra-macho)

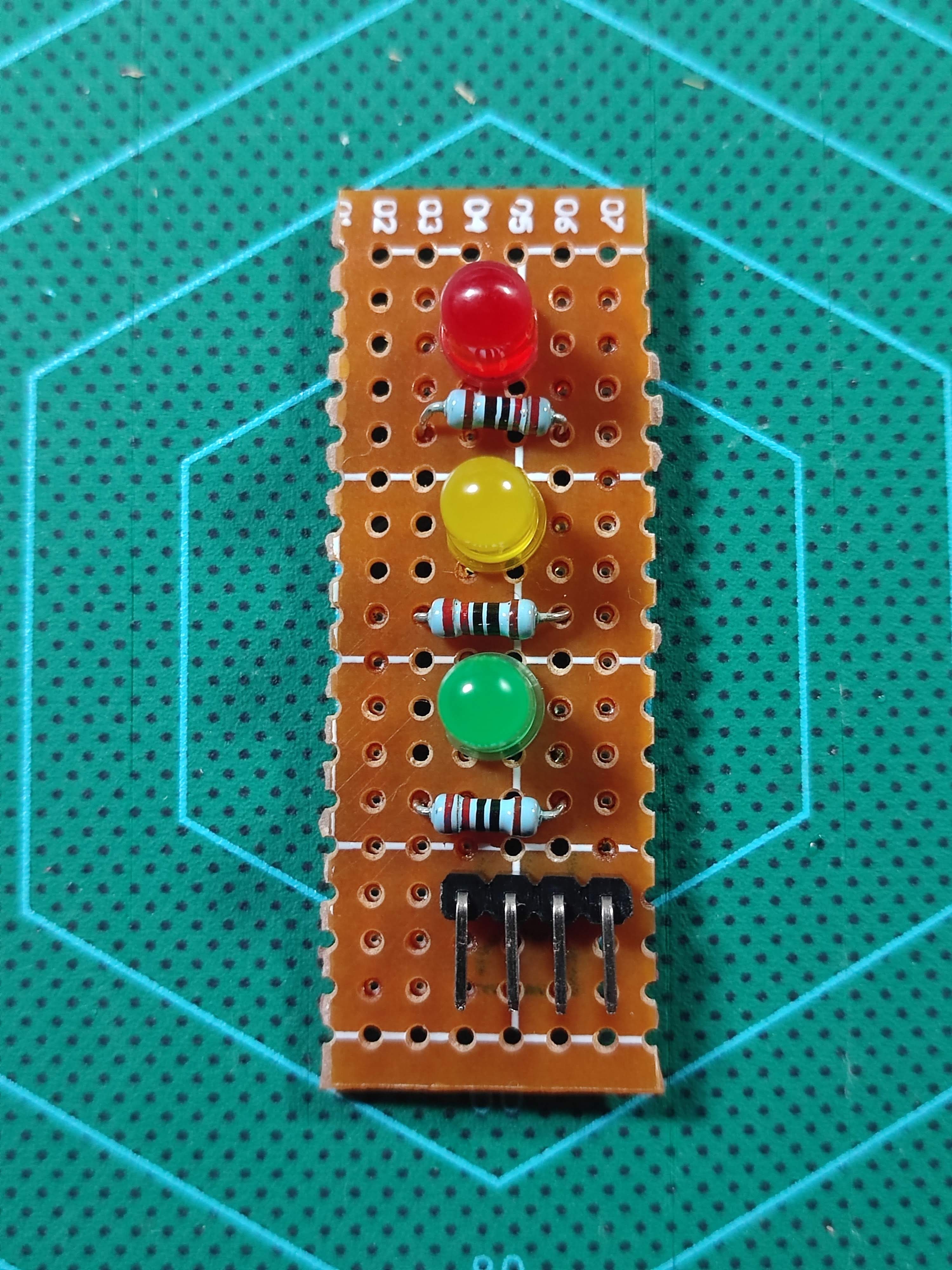

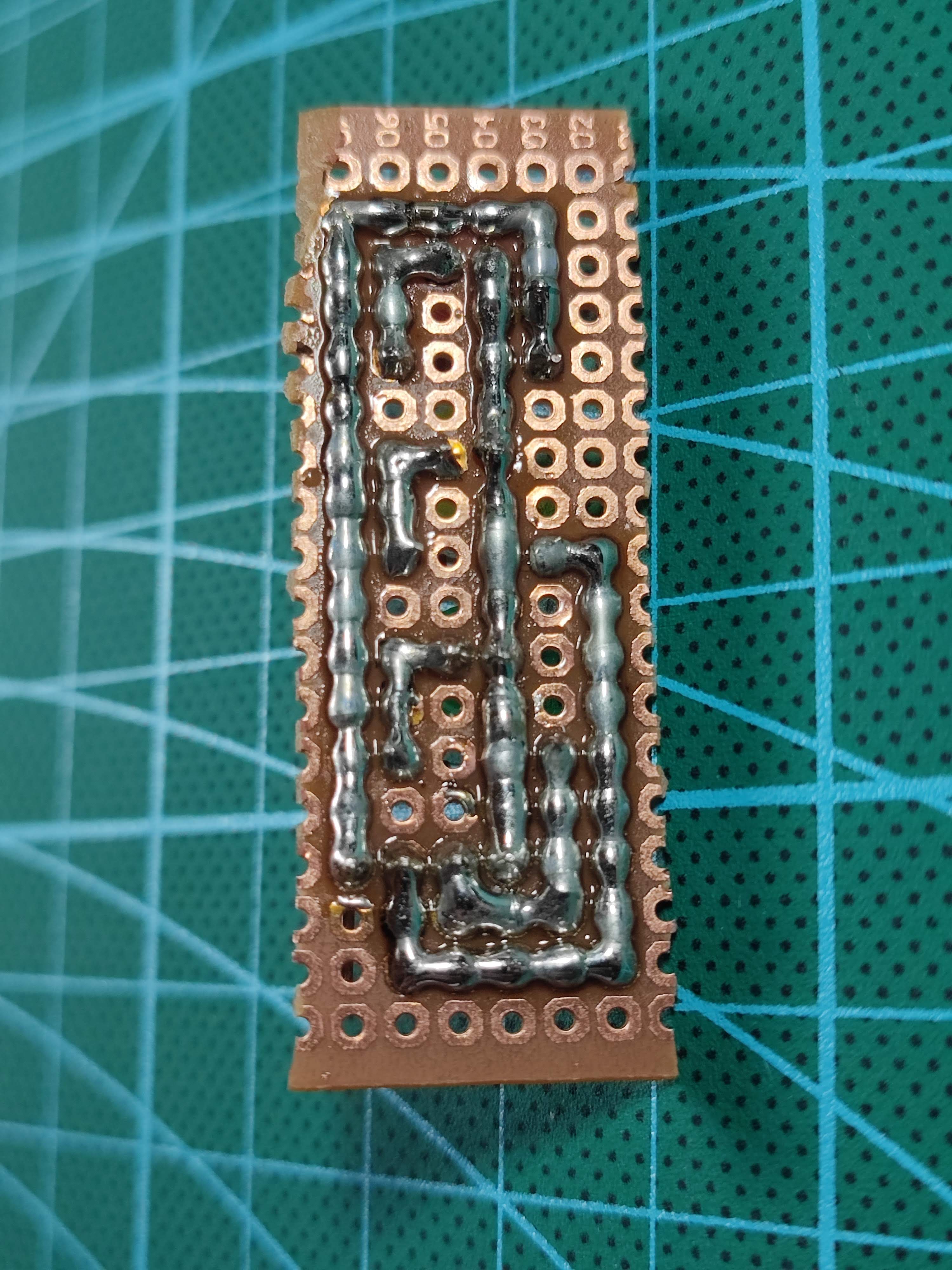

Fotos del montaje de los elementos y soldaduras necesarias

IMG 20211229 201117 2 02c03 IMG 20211229 201231 2 f7887

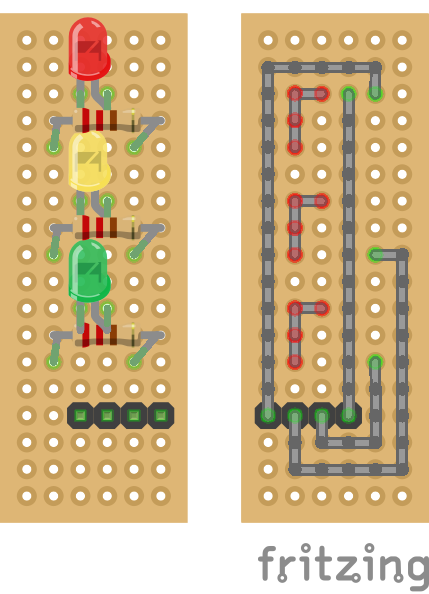

Vista esquemática

Semaforo 2 bb 22797

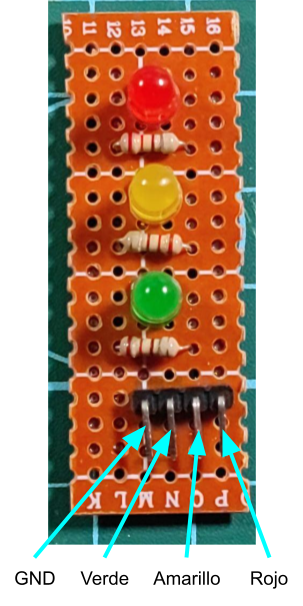

Identificación de los pines

Semaforo 1 20adf

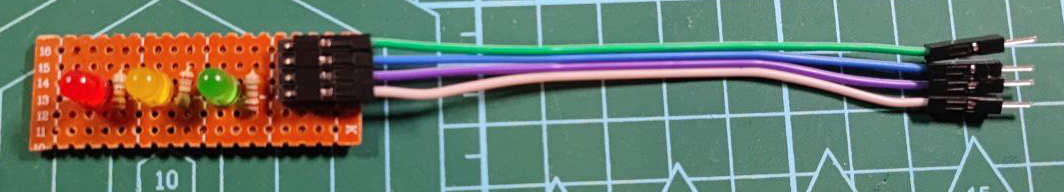

Conexión de los cables

2022 01 17 21.30.23 1 1b144
