Soldaduras

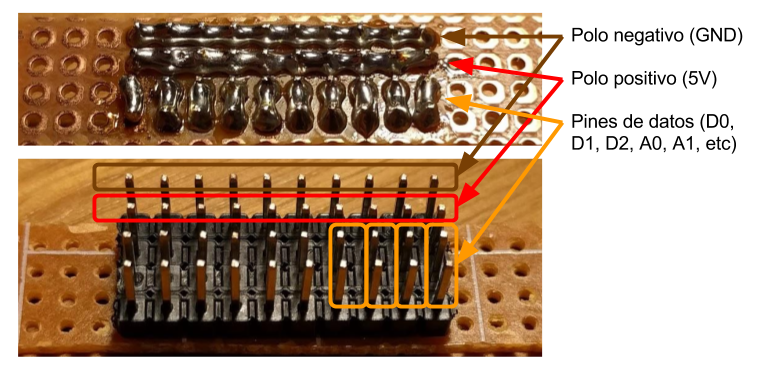

La placa está formada de 4 filas de pines, con soldaduras que forman el siguiente esquema:

pines01 e0fc5

Conexiones a GND y 5V

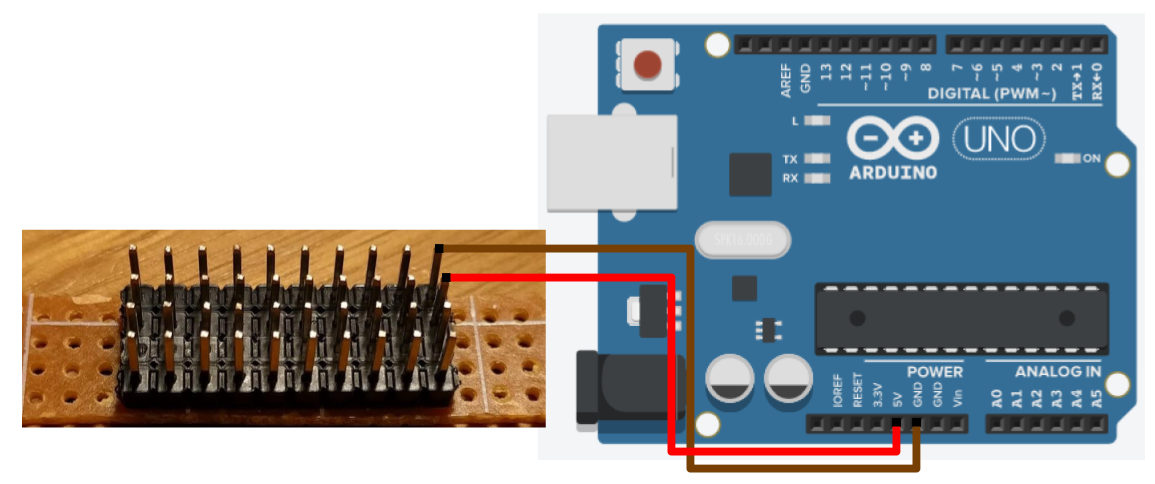

Para que todos los pines de la fila superior (en la foto) tenga conexión con el polo negativo de la tarjeta Arduino, se debe conectar uno (cualquiera) de los pines de esa fila a uno de los pines GND de la Arduino. Por otro lado, para que todos los pines de la segunda fila tengan conexión de 5V, se debe conectar igualmente uno de los pines de esa fila con el pin de 5V de Arduino:

pines02 2da85

Ejemplo de conexión de servo-motor

Los servo-motores, como el SG90, tienen 3 conexiones:

  • GND: cable marrón
  • 5V: cable rojo
  • Datos: cable naranja/amarillo

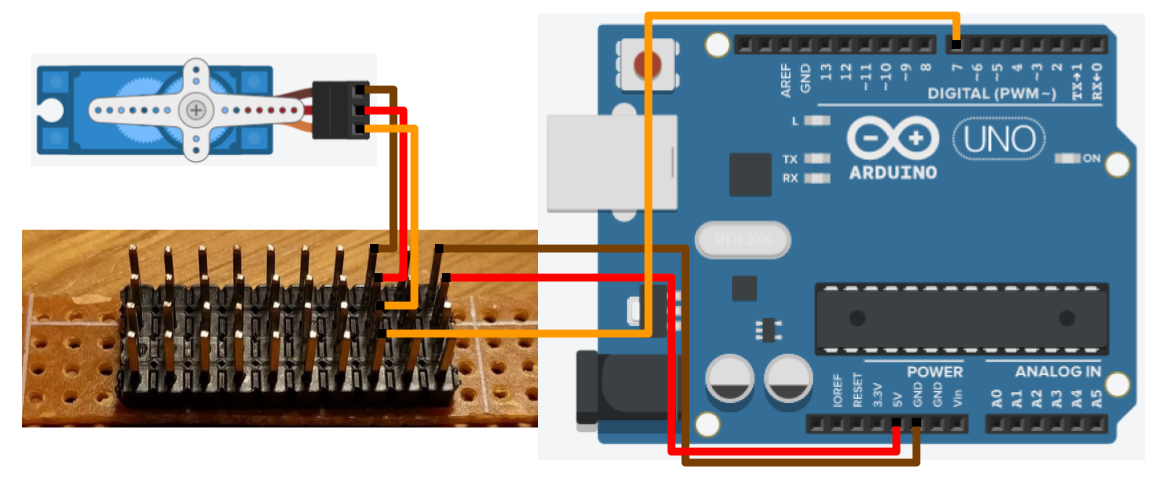

Por tanto, la conexión se a la placa de pines se debe hacer se manera similar a la siguiente, donde el cable de datos se conecta en este ejemplo al pin digital 7 de la tarjeta Arduino. Esa conexión de datos deberá hacerse al pin que se indique en el código fuente del programa que vaya a controlar el servo-motor.

pines03 9b793

Ejemplo de conexión de sensor

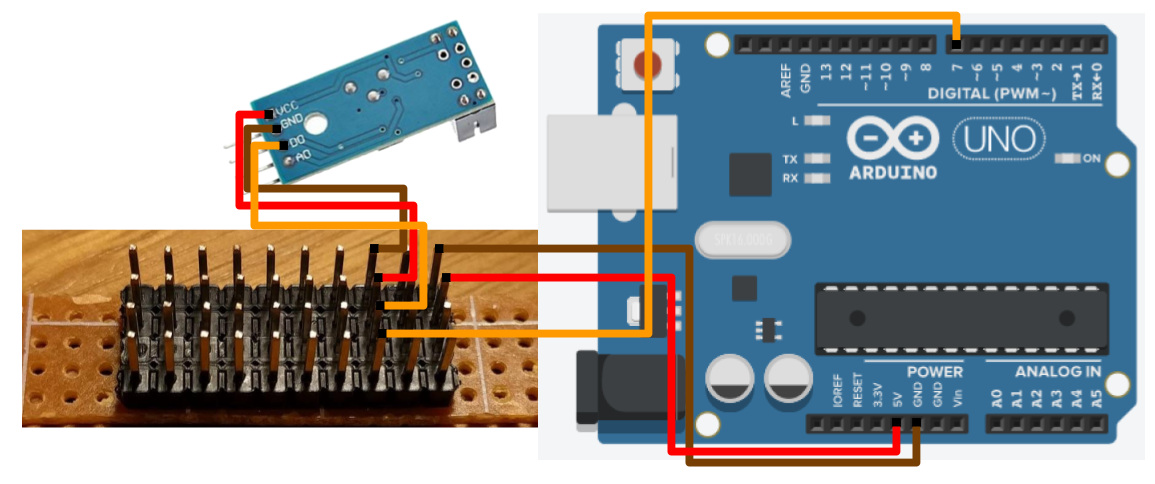

Los sensores que vienen integrados en pequeñas placas, suelen tener 3 o 4 conexiones, donde siempre habrá una conexión al polo negativo (GND), otra para el polo positivo (5V) y según el tipo de sensor una o más conexiones de datos (digitales y/o analógicos). En el caso del siguiente ejemplo, se va a conectar el pin digital de datos (D0) del sensor al pin digital 7 de la tarjeta Arduino, y la conexión analógica (A0) se dejará sin uso:

pines04 c7313
