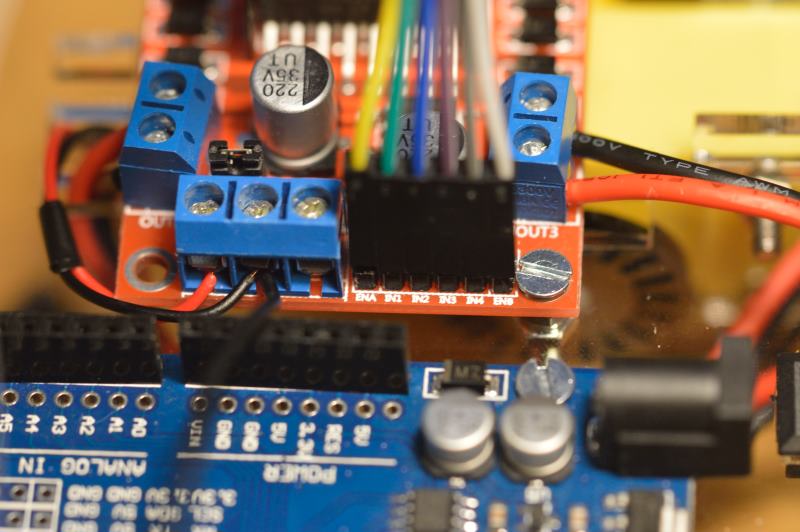

smartcar02 DSC 0134

Código de ejemplo explicativo

// MOTOR 1
// Pines de conexión en la tarjeta Arduino. Los pines de conexión
//  unidos a enA y enB de la tarjeta L298N, deben ser PWM (~)
int enA = 5;  // Pin enA de la tarjeta controladora L298N
int in1 = 8;  // Pin in1 "  "  "       "            "
int in2 = 9;  // Pin in2 "  "  "       "            "
// MOTOR 2
// Pines de conexión en la tarjeta Arduino
int in3 = 12; // Pin in3 de la tarjeta controladora L298N
int in4 = 13; // Pin in4 "  "  "       "            "
int enB = 11; // Pin enB "  "  "       "            "

void setup() {
  // Establecer el modo de salida para todos los pines utilizados
  //  para la conexión de los motores
  pinMode(enA, OUTPUT);
  pinMode(in1, OUTPUT);
  pinMode(in2, OUTPUT);
  pinMode(in3, OUTPUT);
  pinMode(in4, OUTPUT);
  pinMode(enB, OUTPUT);
}

void loop() {
  // PONER LOS 2 MOTORES A MÁXIMA VELOCIDAD HACIA ADELANTE
  // Motor 1
  // En función de las conexiones del cableado, es posible que se
  //  deba activar in1 o in2. Según se active uno u otro, el motor
  //  girará en un sentido o el contrario
  digitalWrite(in1, LOW);
  digitalWrite(in2, HIGH);
  // El pin enA permite establecer la velocidad del motor, indicando
  //  un valor entre 0 (apagado) y 255 (máxima velocidad)
  analogWrite(enA, 255);

  // Motor 2
  digitalWrite(in3, HIGH);
  digitalWrite(in4, LOW);
  analogWrite(enB, 255);
}

Más información y ejemplos de programación

Actividades

  • Mover el robot hacia adelante durante 1 segundo, hacer que gire sobre sí mismo (moviendo cada rueda en sentidos contrarios durante el tiempo necesario para girar), volver de vuelta durante otro segundo y volver a girar sobre sí mismo. Esto se repetirá de manera indefinida.
  • Hacer que baile una especia de sevillana junto a otro coche-robot. El baile puede consistir en avanzar brevemente hacia la derecha y volver a la posición de origen. Luego que haga lo mismo hacia la izquierda. Después debe trazar un arco hacia la derecha para colocarse en la posición que podría ocupar su pareja y allí que gire sobre sí mismo.
